Toyota Camry-Hybrid-Asia 2011 — Diagramas de piezas de Engine / Fuel / Tool

Categorías

Grupos

• Engine / Fuel / Tool (22)
  • HERRAMIENTA ESTANDAR (1)
  • MONTAJE PARCIAL DEL MOTOR (1)

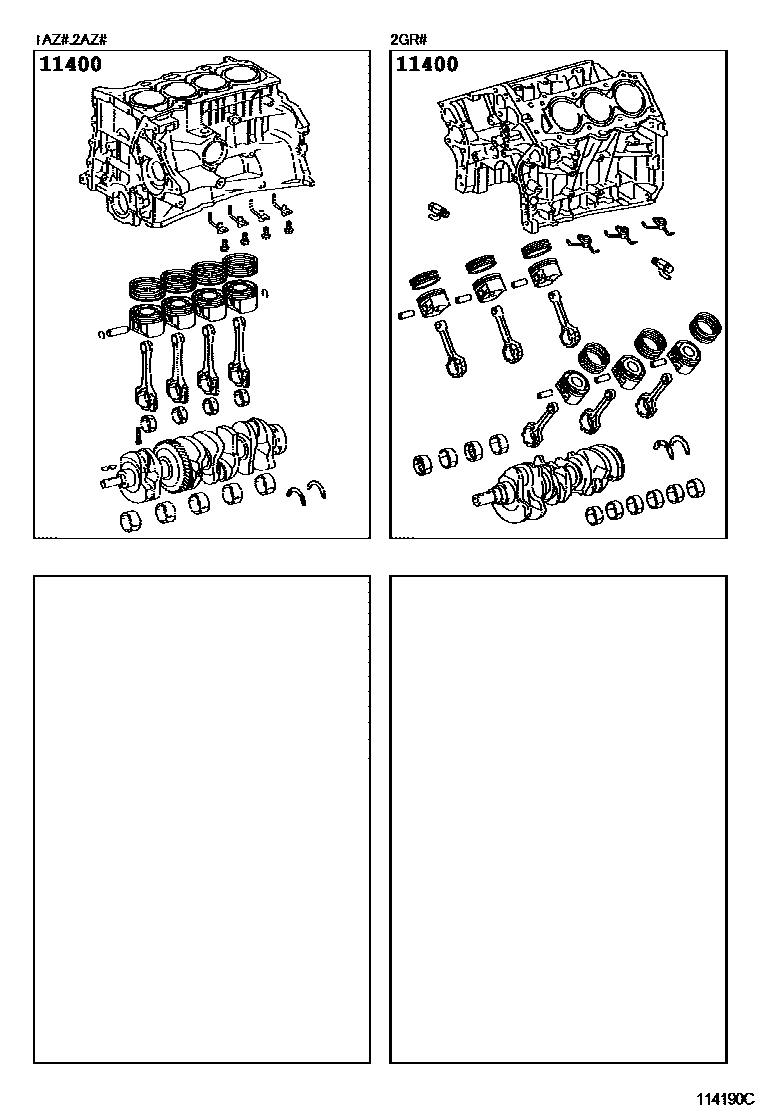

  • MONTAJE DE REPOSICION DEL BLOQUE DE CILINDROS (1)
  • JUEGO DE EMPAQUETADURAS PARA REVISION GENERAL DEL MOTOR (1)

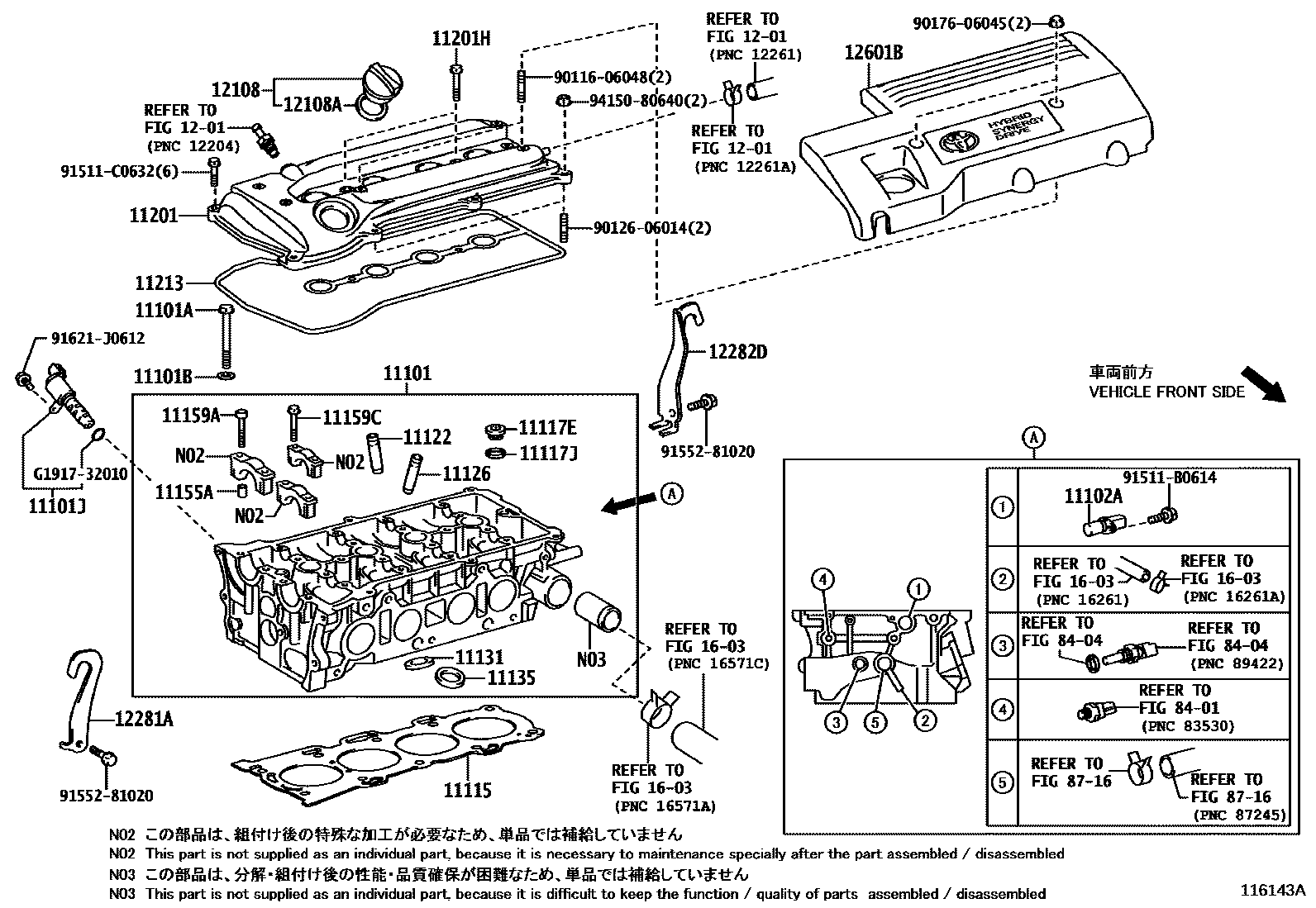

  • CULATA DE CILINDROS (1)

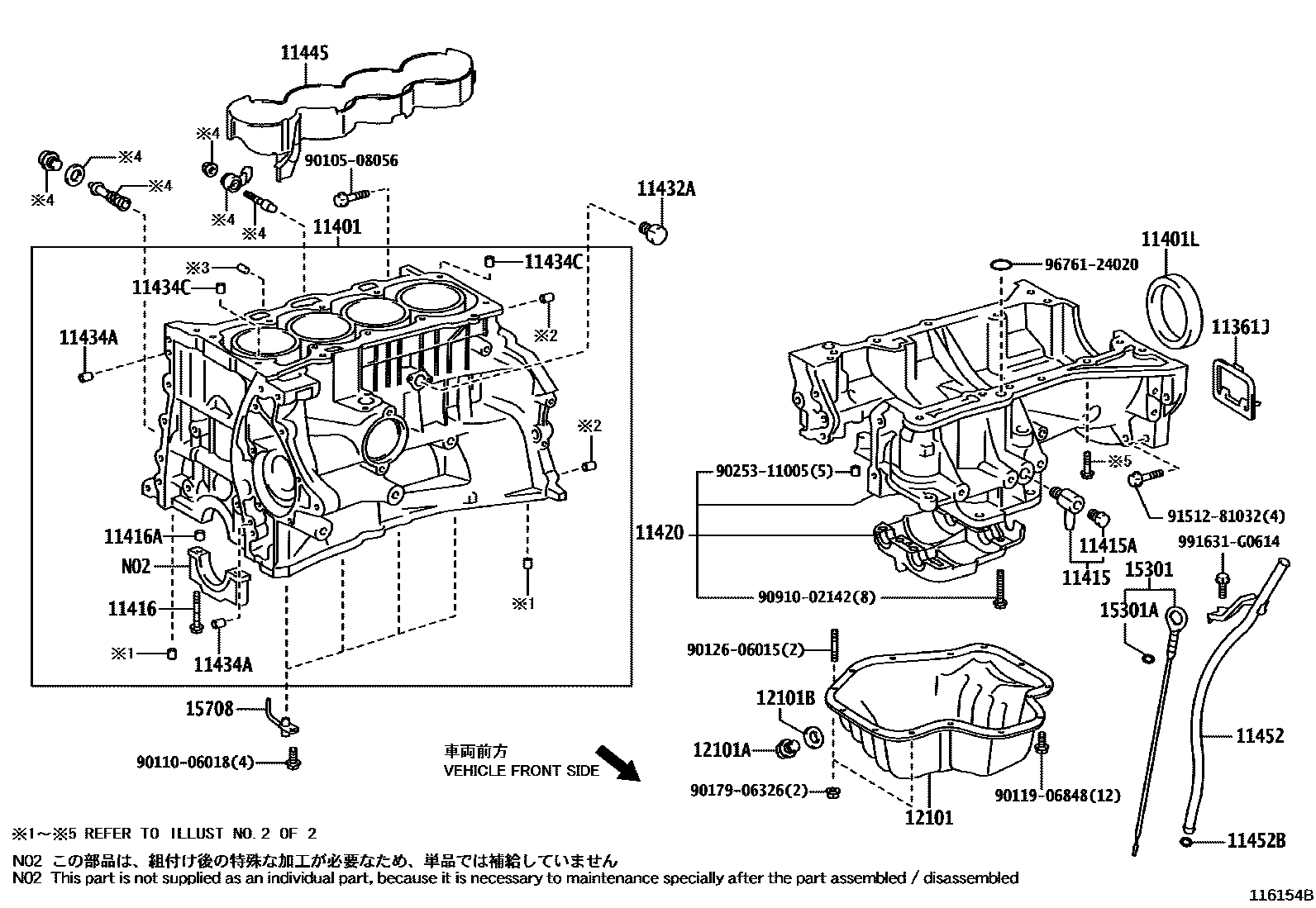

  • BLOQUE DE CILINDROS (1)
  • CUBIERTA DE ENGR. DISTRIBUCION Y PLACA EXTREMO (1)
  • MONTAJE (1)

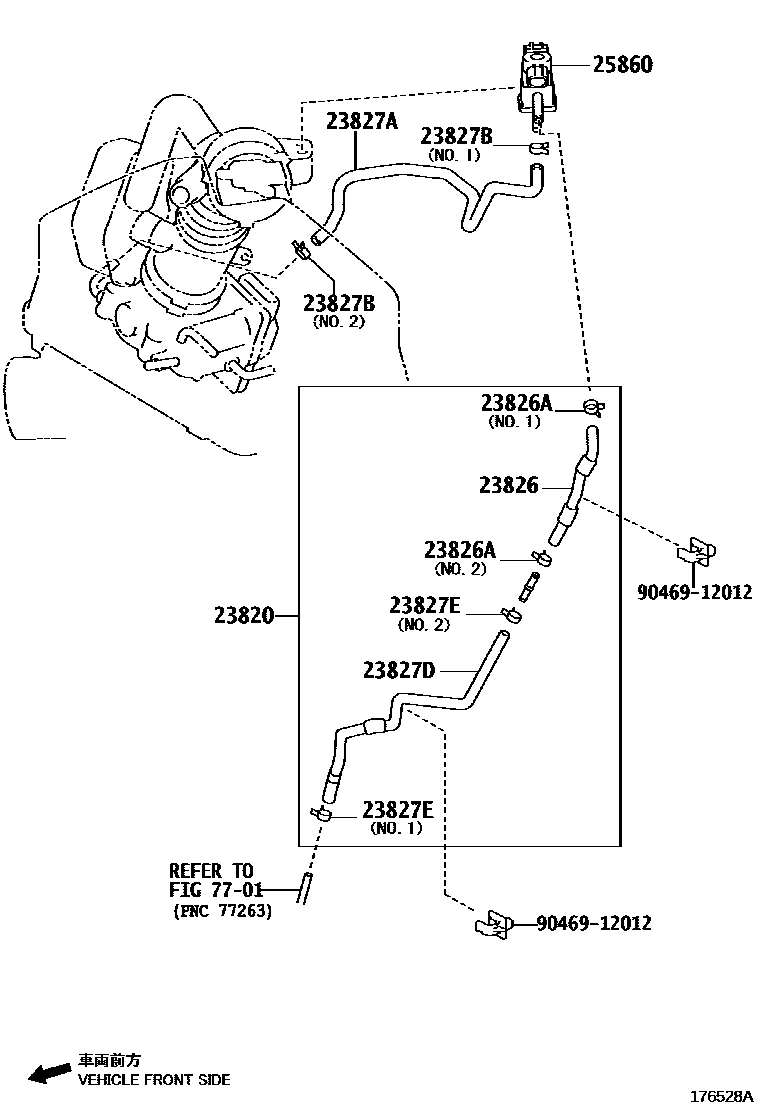

  • MANGERA DE VENTILACION (1)
  • CIGUENAL Y PISTON (1)

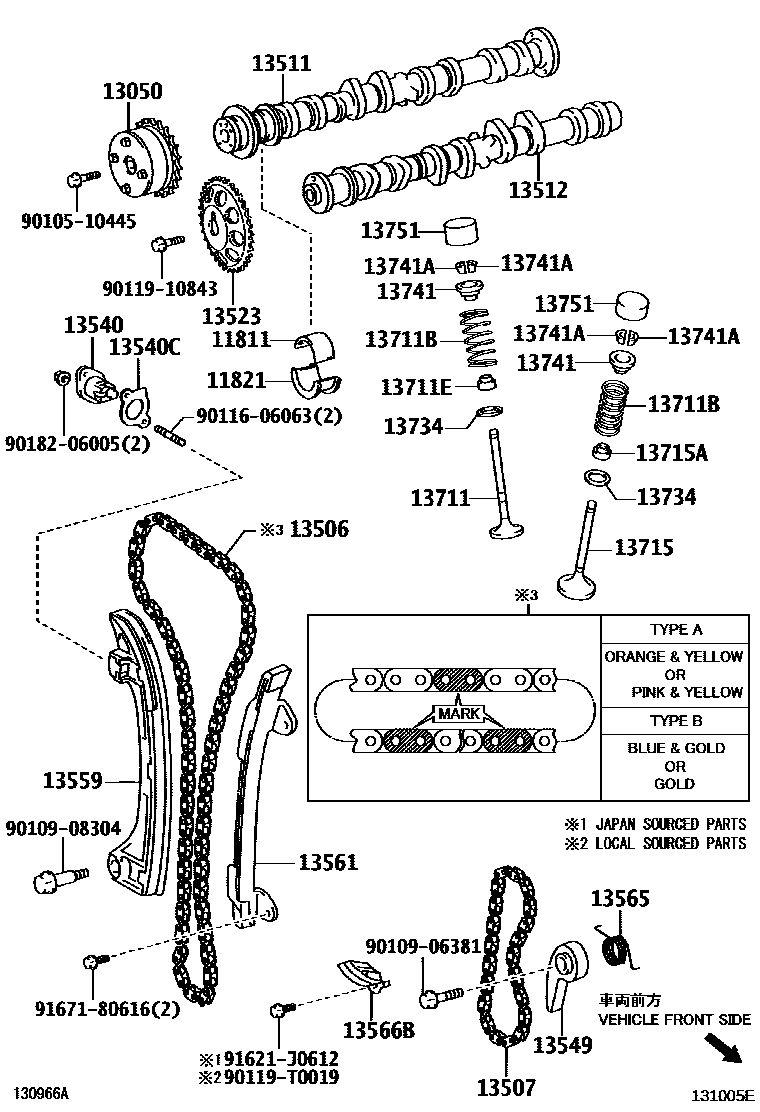

  • ARBOL DE LEVAS Y VALVULA (1)

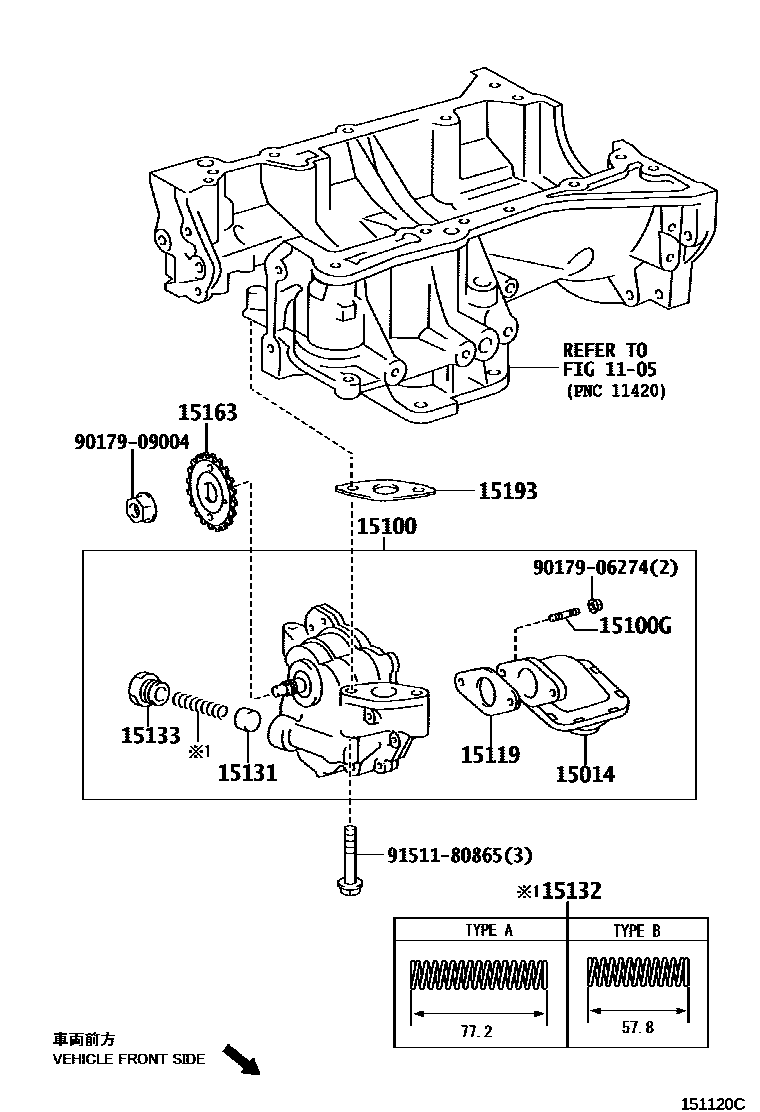

  • BOMBA ACEITE MOTOR (1)
  • FILTRO DE ACEITE (1)
  • BOMBA DE AGUA (1)
  • RADIADOR Y SALIDA DE AGUA (1)
  • CORREA TRAPEZOIDAL (1)
  • COLECTOR (1)

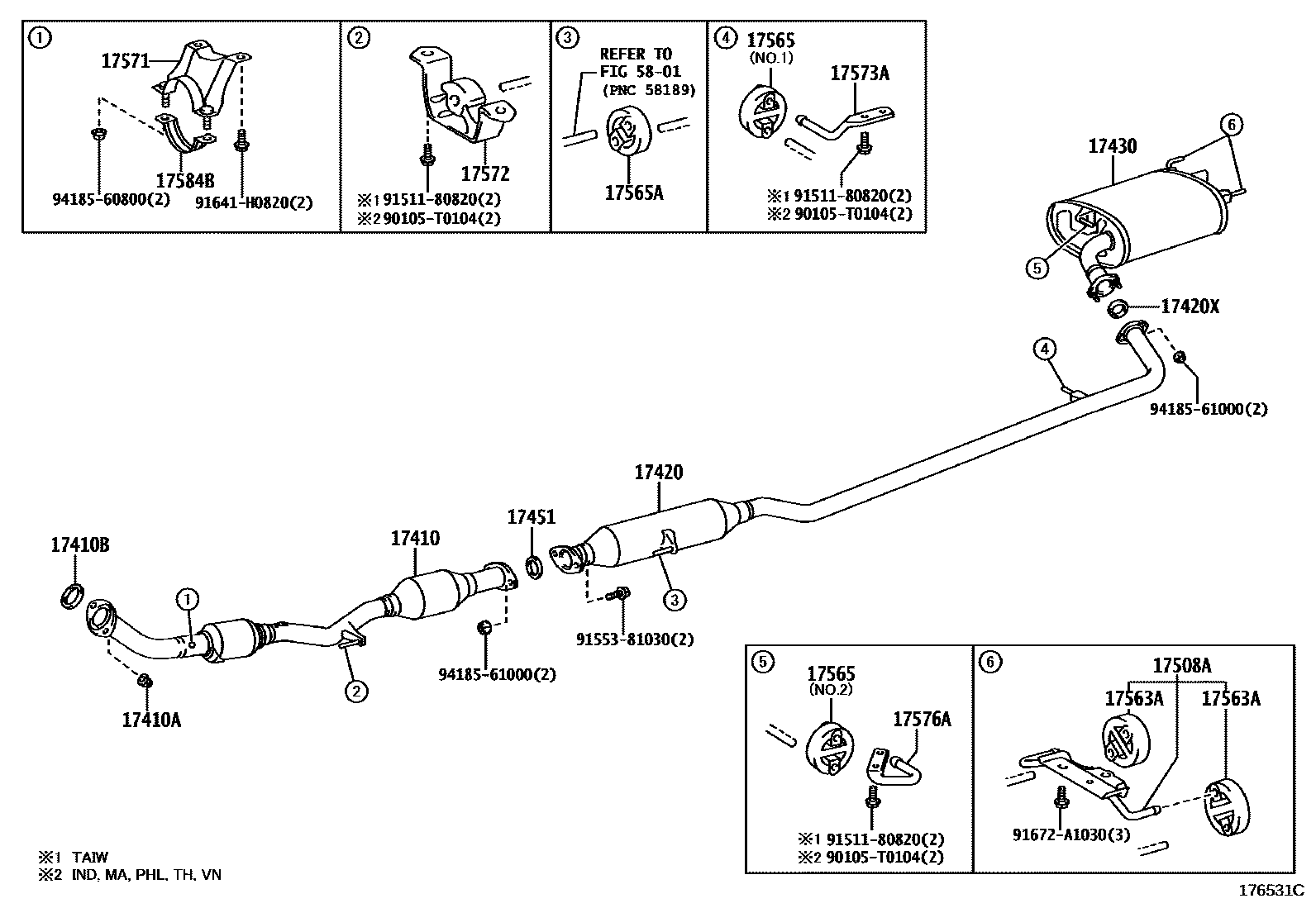

  • TUBO DE ESCAPE (1)
  • DEPURADOR DE AIRE (1)
  • CONDUCTO DE VACIO (1)
  • BOBINA ENCENDIDO Y BUJIA / BUJIA INCANDESC (1)

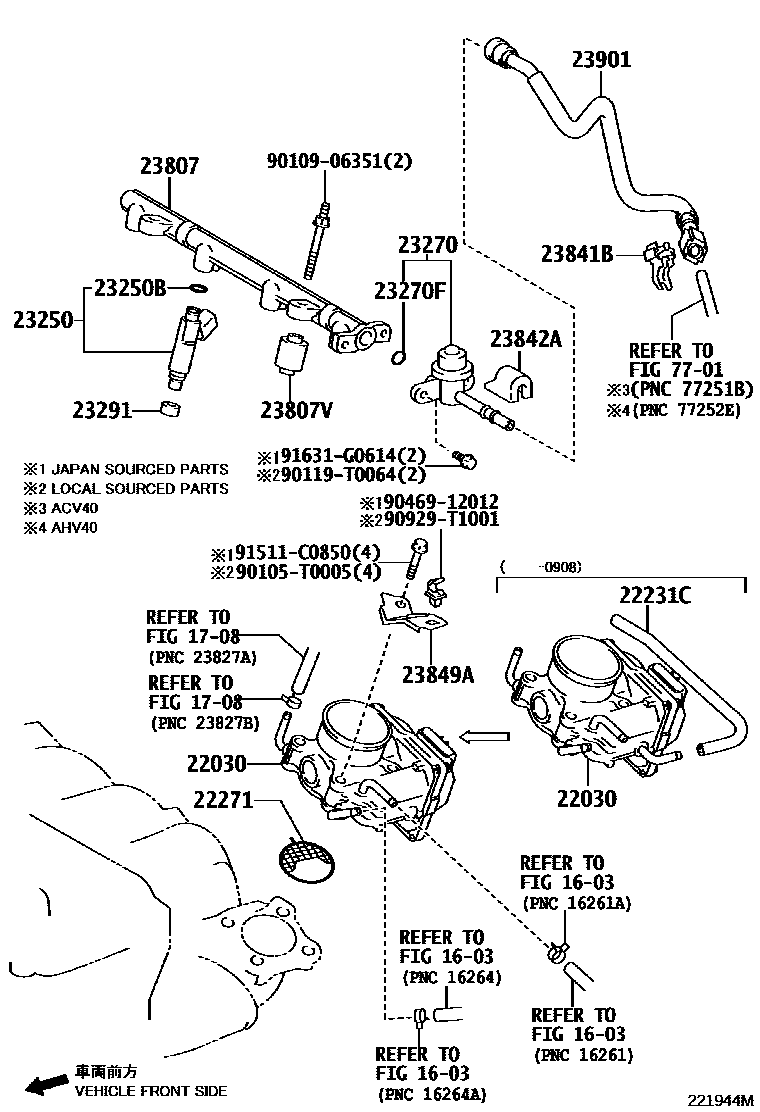

  • SISTEMA DE INYECCION DE COMBUSTIBLE (1)
• Chassis / Driveline (19)
  • PALANCA DE CAMBIOS Y RETENEDOR (1)
  • CONJ TRANSEJE(HEV, BEV O FCEV) (1)
  • CUBO Y SEMIEJE TRASERO (1)
  • RUEDA DE DISCO Y TAPACUBOS (1)
  • ARBOL CARDAN FRONTAL (1)
  • CUBO DEL EJE DELANTERO (1)
  • EJE Y COLUMNA DE LA DIRECCION (1)
  • BOMBA PALETAS Y DEPOSITO (SERVODIRECCION) (1)
  • VOLANTE DE DIRECCION (1)
  • ENGRANAJE Y ARTICULACION DE LA DIRECCION FRONTAL (1)
  • FRENO DE ESTACIONAMIENTO Y CABLE (1)
  • PEDAL DEL FRENO Y MENSULA (1)
  • CILINDRO PRINCIPAL DEL FRENO (1)
  • CALIBRADOR FRENO DISCO DEL. Y CUBIERTA CONTRA EL POLVO (1)
  • CALIBRADOR FRENO DISCO TR. Y CUBIERTA CONTRA EL POLVO (1)
  • ABRAZADERA Y TUBO DEL FRENO (1)
  • BRAZO DEL EJE DELANTERO Y MUNON DE LA DIRECCION (1)
  • MUELLE DELANTERO Y AMORTIGUADOR (1)
  • MUELLE TRASERO Y AMORTIGUADOR (1)
• Electrical (39)
  • FARO (1)
  • LAMPARA ANTINIEBLA (1)
  • LAMPARA SENAL GIRO LATERAL Y LAMPARA DEL ESP.RETROVISOR EXT. (1)
  • COMBINACION DE LAMPARAS TRASERAS (1)
  • LAMPARA DE LA MATRICULA TRASERA (1)
  • REFLECTOR REFLEX (1)
  • LAMPARA CENTRAL DE PARADA (1)
  • LAMPARA INTERIOR (1)
  • BATERIA Y CABLE DE LA BATERIA (1)
  • CONDUCTORES Y ABRAZADERA (1)
  • MEDIDOR (1)
  • CONMUTADOR & RELE & COMPUTADORA (1)
  • SISTEMA ELECTRONICO DE INYECCION DE COMBUSTIBLE (1)
  • CONTROL DE MARCHA (VELOCIDAD AUTOMATICA) (1)
  • SISTEMA DE FRENOS ANTIENCLAVAMIENTO (1)
  • CONTROL AUTOMATICO DE LAS LUCES (1)
  • SONAR POSTERIOR (1)
  • CIERRE DE PUERTA INALAMBRICO (1)
  • BOLSA DE AIRE (1)
  • INMOVILIZADOR (1)
  • INVERSOR DE HEV (1)
  • ENFRIAMIENTO DEL INVERSOR (1)
  • COMPUTADORA DE CONTROL DE HEV (1)
  • LIMPIAPARABRISAS (1)
  • LAVADOR DEL PARABRISAS (1)
  • RADIORRECEPTOR, AMPLIFICADOR Y CONDENSADOR (1)
  • ALTAVOZ (1)
  • PANTALLA DE NAVEGACION Y MONITOR DELANTERO (1)
  • ANTENA (1)
  • CAMARA Y PANTALLA DEL MONITOR TRASERO (1)
  • BOCINA (1)
  • TELEFONO (1)
  • ESPEJO (1)
  • CALEFACCION Y AIRE ACONDICIONADO - UNIDAD DEL ENFRIADOR (1)
  • CALEFACCION Y AIRE ACON. - CONTROL Y COND. AIRE (1)
  • CALEFACCION Y AIRE ACONDICIONADO - CONDUCTO DEL AGUA (1)
  • CALEFACCION Y AIRE ACON. - CONDUCTO ENFRIADOR (1)
  • CALEFACCION Y AIRE ACONDICIONADO - COMPRESOR (1)
  • PURIFICADOR DE AIRE O GENERADOR DE IONES (1)
• Body (43)
  • TRAVESANO DE LA SUSPENSION Y CUBIERTA INFERIOR (1)
  • PORTARRUEDA DE REPUESTO (1)
  • PARACHOQUE DELANTERO Y SOPORTE DEL PARACHOQUE (1)
  • PARACHOQUE TRASERO Y SOPORTE DEL PARACHOQUE (1)
  • REJILLA DEL RADIADOR (1)
  • CAPO Y GUARDABARROS DELANTEROS (1)
  • CIERRE Y BISAGRA DEL CAPO (1)
  • PROTECTOR GUARDABARRO DEL. Y TABLERO INSTRUMENTOS (1)
  • MIEMBRO LATERAL DEL PISO (1)
  • TABLERO DE INSTRUMENTOS Y GUANTERA (1)
  • PANEL DEL CARENAJE Y PARABRISAS (1)
  • TAPON DE ORIFICIO (1)
  • PANEL DEL PISO Y PANEL POSTERIOR INFERIOR (1)
  • AISLADOR DEL PISO (1)
  • ESTERILLA Y ALFOMBRA (1)
  • CONSOLA Y MENSULA (1)
  • MIEMBRO LATERAL (1)
  • VENTILADOR LATERAL DEL TECHO (1)
  • PANEL DEL TECHO Y VIDRIO DE LA VENTANILLA POSTERIOR (1)
  • CIERRE Y PUERTA DEL PORTAEQUIPAJES (1)
  • TABLERO GUARNICION INT. Y MOLDURA GUA. ABERTURA PUERTA (1)
  • PARTE DELANTERA DEL TECHO Y ALMOHADILLA SILENCIADOR (1)
  • PANEL DE BANDEJA Y ESTERILLA DEL PORTAEQUIPAJES (1)
  • VIDRIO Y PANEL DE LA PUERTA DELANTERA (1)
  • CIERRE Y MANIJA DE LA PUERTA DELANTERA (1)
  • REGULADOR VENT. Y BISAGRA PUERTA DEL. (1)
  • PANEL Y VIDRIO DE LA PUERTA TRASERA (1)
  • CIERRE Y MANIJA DE LA PUERTA TRASERA (1)
  • REGULADOR VENT. Y BISAGRA PUERTA TRA. (1)
  • JUEGO DE CILINDROS DE CIERRE (1)
  • ASIENTO DELANTERO Y PISTA DEL ASIENTO (1)
  • ASIENTO TRASERO Y PISTA DEL ASIENTO (1)
  • CINTURON DE SEGURIDAD (1)
  • APOYABRAZOS Y VISOR (1)
  • SOPORTE DE LA BATERIA (1)
  • PLACA PRECAUCION (EXTERIOR E INTERIOR) (1)
  • CENICERO (1)
  • EMBLEMA Y PLACA CARACTERISTICAS (EXTERIOR E INTERIOR) (1)
  • MOLDURA DELANTERA (1)
  • MOLDURA LATERAL (1)
  • MOLDURA TRASERA (1)
  • TUBO Y DEPOSITO DE COMBUSTIBLE (1)
  • ARTICULACION DEL ACELERADOR (1)

Diagramas de piezas de Engine / Fuel / Tool para Toyota Camry-Hybrid-Asia

0901 HERRAMIENTA ESTANDAR 1101 MONTAJE PARCIAL DEL MOTOR 1102 MONTAJE DE REPOSICION DEL BLOQUE DE CILINDROS 1103 JUEGO DE EMPAQUETADURAS PARA REVISION GENERAL DEL MOTOR 1104 CULATA DE CILINDROS 1105 BLOQUE DE CILINDROS 1106 CUBIERTA DE ENGR. DISTRIBUCION Y PLACA EXTREMO 1107 MONTAJE 1201 MANGERA DE VENTILACION 1301 CIGUENAL Y PISTON 1302 ARBOL DE LEVAS Y VALVULA 1501 BOMBA ACEITE MOTOR 1502 FILTRO DE ACEITE 1601 BOMBA DE AGUA 1603 RADIADOR Y SALIDA DE AGUA 1605 CORREA TRAPEZOIDAL 1701 COLECTOR 1702 TUBO DE ESCAPE 1703 DEPURADOR DE AIRE 1708 CONDUCTO DE VACIO 1901 BOBINA ENCENDIDO Y BUJIA / BUJIA INCANDESC 2211 SISTEMA DE INYECCION DE COMBUSTIBLE
